信令产品-TX5000信令板卡
Dialogic TX 5000 系列 SS7 板卡结合 Dialogic NaturalAccess软件提供一系列的处理能力和信令协议支持。TX 5000 系列架构结合了 TDM 连通性并且通过更高层次的应用程序接口所需的 SS7 协议层进行数据传输。

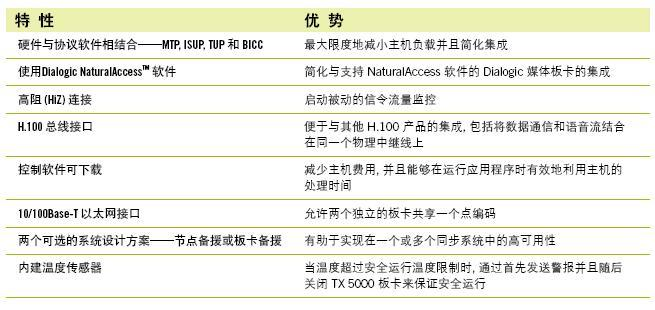

本数据手册中所涉及的产品:
-
Dialogic TX 5020E PCI Express SS7 网络接口板卡
-
Dialogic TX 5500E PCI Express SS7 网络接口板卡
PCI Express 硬件
TX 5500E 与 TX 5020E 均为标准长度和高度的板卡产品, 需要配置 x4 PCI Express 插槽。该产品设计还包括一个 H.100 接口,用于将 H.100 总线时隙连接至 SS7 信令资源以及外部接口, 以适应不同的系统配置。
板载协议运行
TX 5000 系列板卡可在板卡处理器中配置 MTP 协议层或者 MTP, ISUP, TUP 和 BICC 多个协议层。每个产品均需要一个适当的 SS7 软件运行许可证并且提供支持 Windows、Solaris 或 Linux 的驱动。
多个网络接口
TX 5000 系列板卡提供四个数字中继接口, 并可通过软件配置来支持 T1 或 E1 连接。该系列板卡还提供一个 10/100Base-T 以太网接口用于备援。对于网络接口, 由主速率数字中继接口提供的应有数据传输通道可在本地 TX 5000 系列板卡上终止或者切换到 H.100 总线上由其他 H.100 标准的产品进行处理。
H.100 提供开放式架构和供应商独立性
H.100 总线和转换功能提供灵活性、开放性以及供应商独立性, 能够访问诸如语音和呼叫处理以及言语识别器等其他资源。
备援
如果将两个 TX 5000 系列板卡部署在备援配置中, 则需要配置一个板载以太网接口。该接口能够支持一个专用的点对点链路, 从而能够在两个板卡之间提供极快速的数据传输。这种配置方法避免了在主计算机上传输较低级别数据的需求并且大大提高了 SS7 信令性能。
备援配置能够在信令链路、板卡以及节点发生故障时提供保护。典型的备援配置在一个点编码下部署两个板卡: 一个主板卡和一个备份板卡, 并且在每一个板卡上均设有活动链路。链路级备援是由 MTP 协议层自动管理的。更高级别的检查指示通过用于备援的应用程序来执行。
技术规格
Dialogic TX 5000 系列 SS7 板卡——产品相关特点
特点 TX 5500E TX 5020E
SS7 通道化链路（64/56/48Kbps） 64, 128 4, 16, 32
HSL Q703 4 0, 4
性能
每秒呼叫次数 1,900 240
每秒处理事项数 3,800 510
外形参数
PCI Express
主机接口
-
PCI Express 基本规格: 1.1
-
PCI Express 总线: 4线（x4）
-
PCI Express 总线数据传输率: 每线 2.5 Gbps
-
机械参数: PCI Express 标准高度/全长度外形系数
-
板载处理器和内存
-
主处理器: Freescale MPC8568E SoC (PowerQUICC III)
-
内存: 512 MB DDR2 内存
TDM 总线全双工连接
-
T1/E1 中继线、通信处理器和 H.100 总线之间的连接
-
128 条全双工连接至 H.100
-
1,024 条本地连接
-
可切换访问 4,096 个双向时隙进行高达 2,048 次全双工通话
PSTN 网络连接
-
四条中继线
-
可通过软件配置实现 T1(1.544 Mbps) 或 E1(2.048 Mbps) 连接
-
干线阻抗: 可配置为 120 欧姆或监控模式高阻抗
-
干线连接器: RJ-45
-
TDM总线: H.100 总线接口
-
以太网连接单个 10/100Base-T 以太网接口用于备援
监控
HiZ
运行环境
-
工作温度: 0ºC至+50ºC
-
存储温度: -20º C至+70º C
-
相对湿度: 5%至80%, 无冷凝
可用板载协议
SS7 协议: MTP2, MTP3, ISUP, TUP, BICC
支持的操作系统
Windows、Linux 和 Solaris: 更多详细信息请访问 www.dialogic.com/systemreleases 网站
TX 5020E 中等性能 SS7 PCI Express 卡
-
TX 5020E 83213 TX 5020E / 4 个标准链接 / MTP
-
TX 5020E 83215 TX 5020E / 4 个标准链接 / 满堆栈
-
TX 5020E 83285 TX 5020E / 16 个标准链接 / MTP
-
TX 5020E 83210 TX 5020E / 16 个标准链接 / 满堆栈
-
TX 5020E 83216 TX 5020E / 32 个标准链接或 4 个 HS 链接 / MTP
-
TX 5020E 83214 TX 5020E / 32 个标准链接或 4 个 HS 链接 / 满堆栈
TX 5500E 高性能 SS7 PCI Express 卡
-
TX 5500E 83284 TX 5500E / 64 个标准链接或 4 个 HS 链接 / MTP
-
TX 5500E 83283 TX 5500E / 64 个标准链接或 4 个 HS 链接 / 满堆栈
-
TX 5500E 83212 TX 5500E / 128 个标准链接或 4 个 HS 链接 / MTP
-
TX 5500E 83209 TX 5500E / 128 个标准链接或 4 个 HS 链接 / 满堆栈
产品的性能指标来源于原厂的产品使用说明书。
